纳汇老工匠师为您分析搭扣制作工序以及剖解

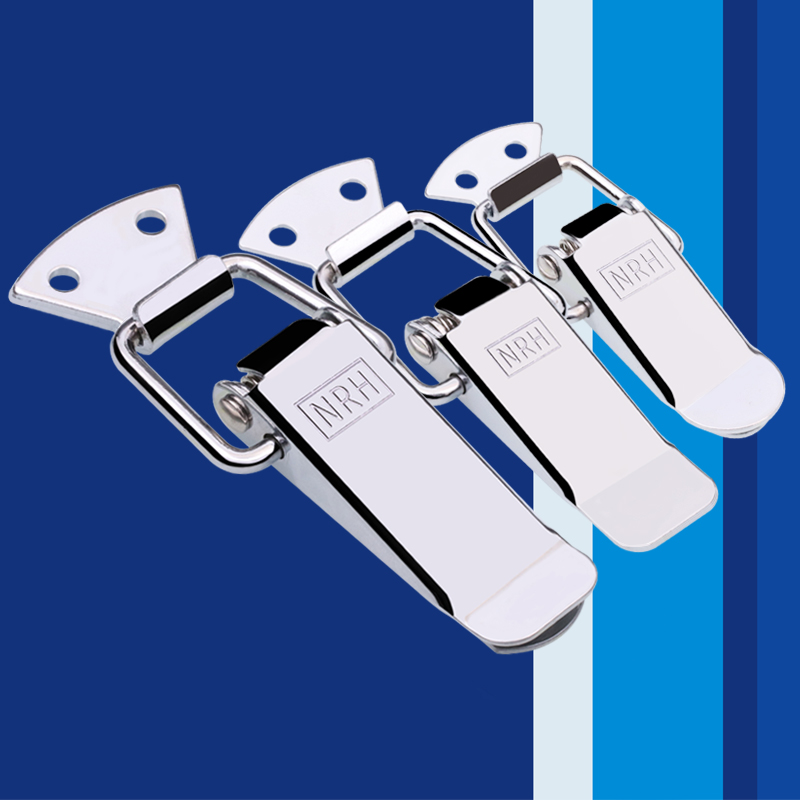

大家好！今天我来为大家讲解一下平时在五金市场上我们所看到搭扣都是成品件整体的，很多时候我们会想到这个搭扣是怎么制作的？用什么设备制作而成的呢？需要通过那些工序呢？等等。。。。

首先我们知道一个点像类似这种五金搭扣他都是属于冲压件类型的。只有涉及到冲压件型就得需要冲压模具,冲压模具相对来说对数据精密度方面要求还是比较高的，在这方面需要一些有专业团队或多年有经验老技师才能完成这类模具设计方面工作，否则做出来的产品肯定达不到要效果，这也是模具对产品制作出来的能不能达到很好的基本要求。我们平时看一个产品看似简单，但做起来却一非般。

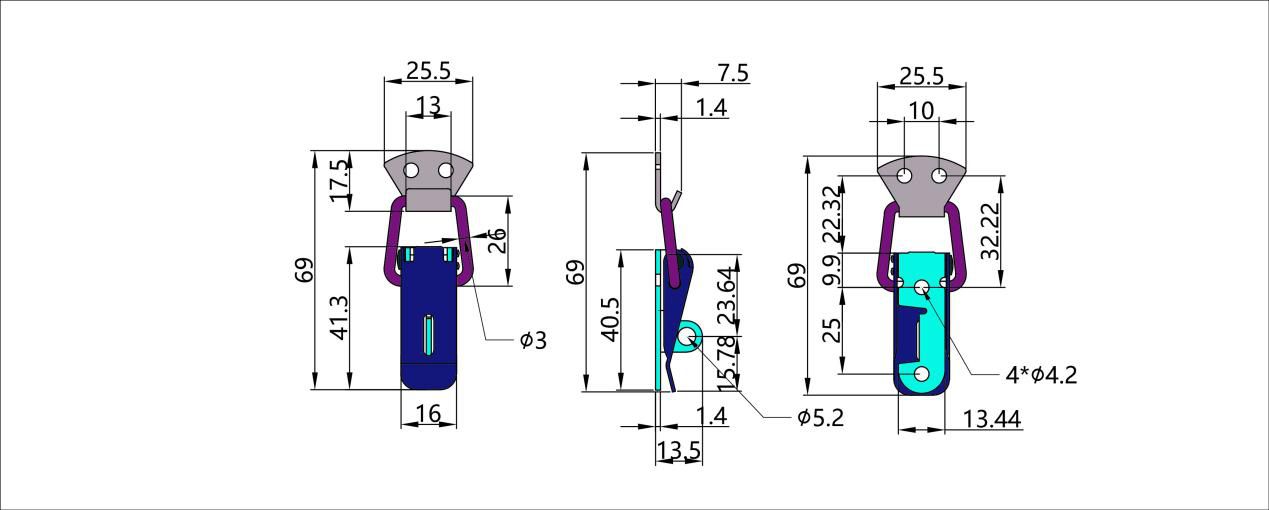

1.在制作搭扣的第一步，先要画出产品的整体数据尺寸图。

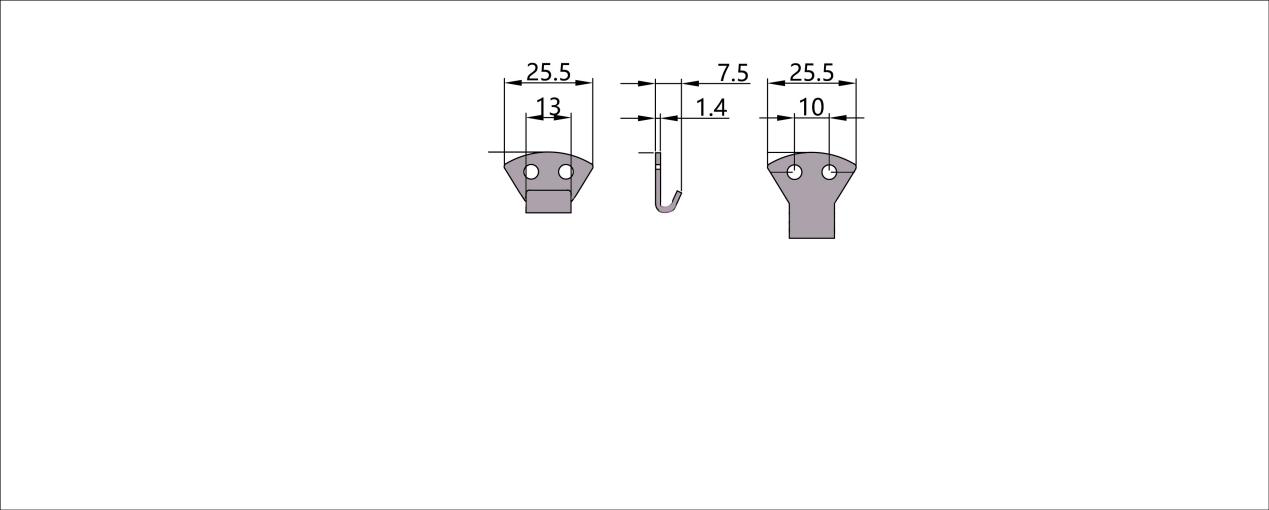

2.步再画出搭扣的每个零部件，比如图下：钩片零部件模具分件图。

由于零部件分件图比较复杂且比较多就不一一放出来，只要明白这当中的制作原理。

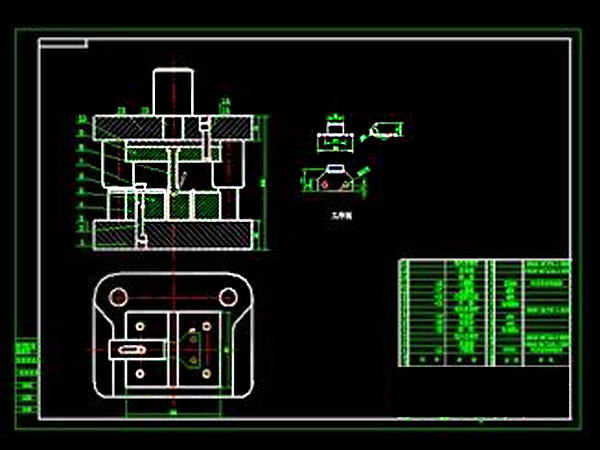

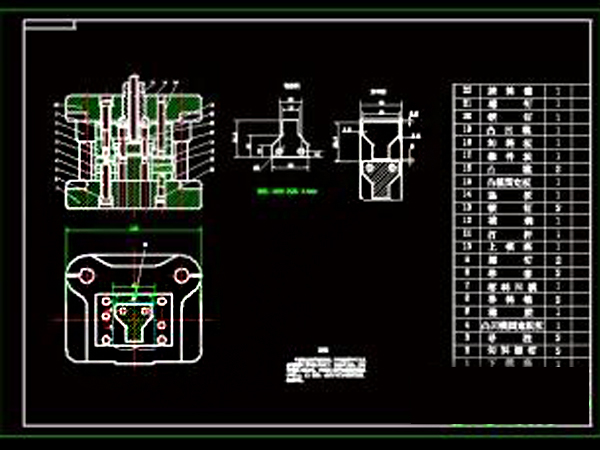

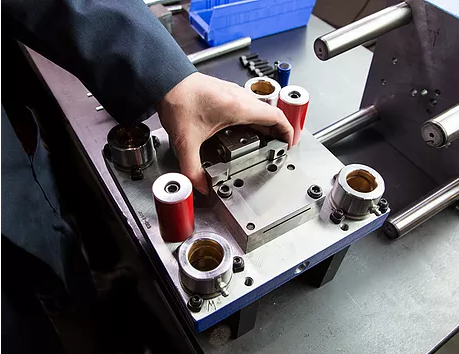

3步依据每一个零部件进行每一道模具的绘制模具图。

模具细节图

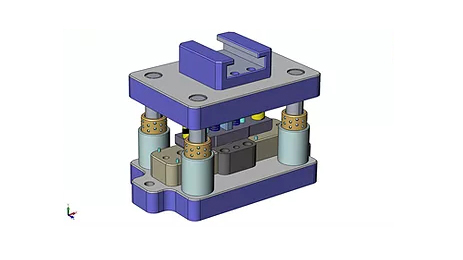

4步模具3D绘制效果映射。

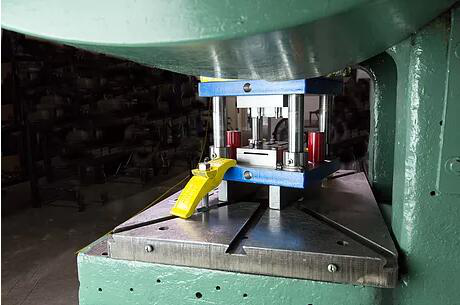

5步选择合适冲压床，在产品与模具之间的冲压吨数上一定选择符合产品实际板材厚度的力量进行冲压，否则在生产产品的过程会出现不良品现象。

6步是模具在设计方面，很多小厂往往忽略模具刀口上做了处理，也有的为了减少成本直接把模具工艺等方面去除掉，其实这很大的问题所在。

7步我们一起来看看搭扣的每一个环节制作步骤。

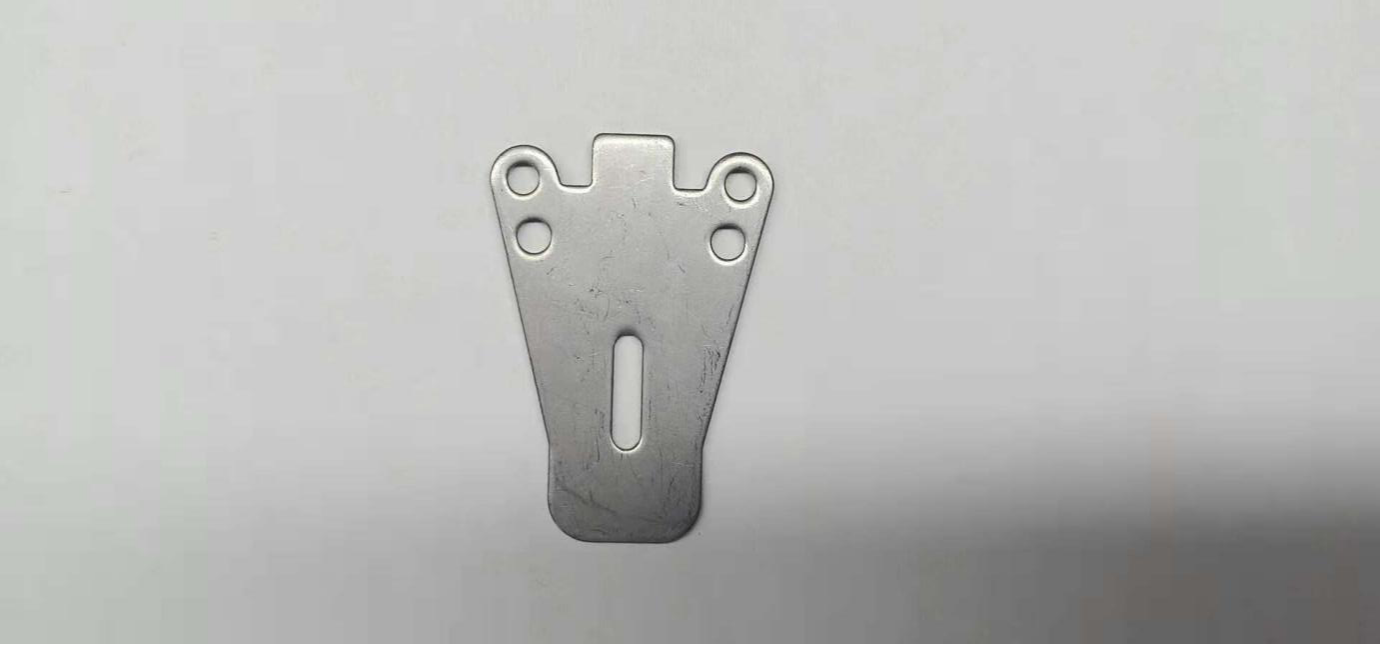

步骤1搭扣的下料面板。


步骤2冲压两边折角。

步骤3冲压铁丝环。


步骤4冲压铁丝环折两角，形成3字的角度。

步骤5将整个铁冲压围成方框形。

步骤6将铁丝环直接穿入搭扣面板。


步骤7下料冲压搭扣底板。

步骤8将搭扣的底板坐子冲压成形。

步骤9使用自动弹簧机械圈出弹簧，并将弹簧进行特殊热处理。


步骤10将搭扣的面板与底板合并放置弹簧内与铆钉。

步骤11整体搭扣的身子组装写完成。

步骤12下料搭扣的扣片。


步骤13扣片冲压成形。


步骤14搭扣整体成品完成
